엑셀 꺾은 선형 차트 사용하기

앞에서 막대형 차트에 대해 알아보았습니다. 이번에는 꺾은 선형 차트에 대해 알아보겠습니다.

꺾은 선형 차트는 항목별로 변화의 추이를 한눈에 알아보기 쉬운 차트로 기존의 변화 추이를 통해 앞으로의 변화를 예측하는데 많이 사용되는 차트입니다.



엑셀 세로 막대형 차트 사용하기 I

엑셀 세로 막대형 차트 사용하기 I

엑셀 가로 막대형 차트 사용하기

엑셀 가로 막대형 차트 사용하기







1. 꺾은 선형 차트

 꺾은 선형 차트는 엑셀 메뉴에서 삽입-차트-꺾은 선형 또는 영역형 차트 삽입을 클릭합니다.



[그림 1] 꺾은 선형 또는 영역형 차트 삽입

[그림 1]에서 빨간색 사각형으로 표시한 부분이 꺾은 선형 또는 영역형 차트 삽입 메뉴입니다. 마우스로 클릭하시면 [그림 2]와 같은 메뉴창이 출력됩니다.

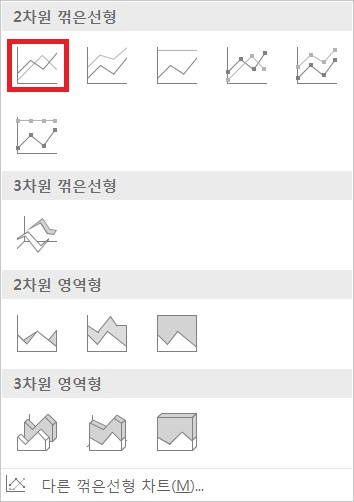

[그림 2] 꺾은 선형 또는 영역형 차트 삽입 메뉴

[그림 2]에서 빨간색 사각형으로 표시된 아이콘이 꺾은 선형 차트를 작성하는 메뉴입니다.



2. 예제를 통해 꺾은 선형 차트 만들기

 예제는 이전 글에서 사용하였던 영업부 실적 현황 시트([그림 3] 참조)를 이용하여 꺾은 선형 차트를 만들어 보겠습니다. 막대형 차트와는 어떻게 다른지 비교하시면 좋을 것 같습니다.

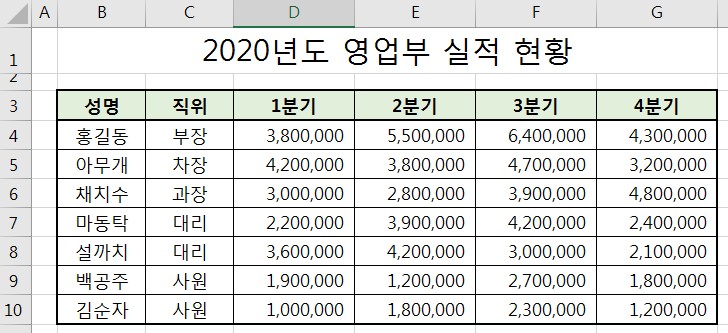

[그림 3] 영업부 실적 현황 예제 시트

영업부 실적 현황 테이블 전체를 Shift 키를 이용하여 선택한 상태에서 엑셀 메뉴 삽입-차트-꺾은 선형 또는 영역형 차트 삽입을 클릭하고 [그림 2]와 같은 메뉴 창이 뜨면 꺾은 선형 차트 메뉴를 클릭합니다.

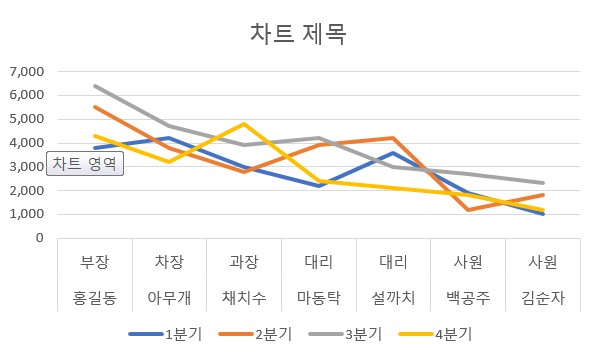

[그림 4] 꺾은 선형 차트

[그림 4]와 같이 꺾은 선형 차트가 생성됩니다. 차트 제목을 '2020년 영업부 실적 현황'이라 바꾸고 x축의 항목 이름이 너무 길어 두 줄로 표시되는데 직책은 제거하여 이름만 나오도록 세팅합니다. 세팅 방법은 막대형 차트를 작성할 때와 동일합니다.

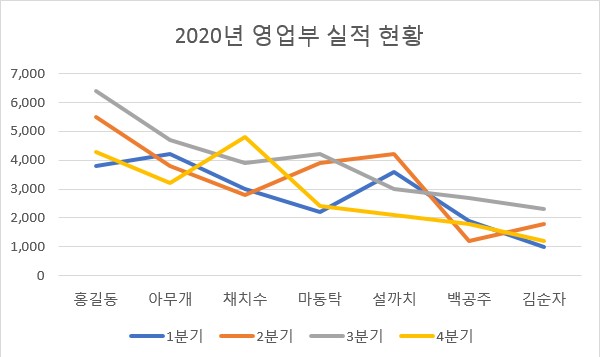

[그림 5] 꺾은 선형 차트 제목 및 x축 항목 이름 변경

[그림 5]와 같이 수정하였습니다.







그런데, 현재 꺾은 선형 차트는 직원들의 각 분기별 실적을 표시함으로 뭔가 데이터 분석에 미흡합니다. 이 차트를 각 분기별로 직원들의 실적이 어떻게 변했는지 알 수 있도록 하기 위해 x축 항목은 분기를 표시하고 꺾은선은 각 직원들의 실적을 표시하도록 하려고 합니다.



이를 위해 꺾은 선형 차트를 마우스로 오른쪽 버튼으로 클릭합니다.

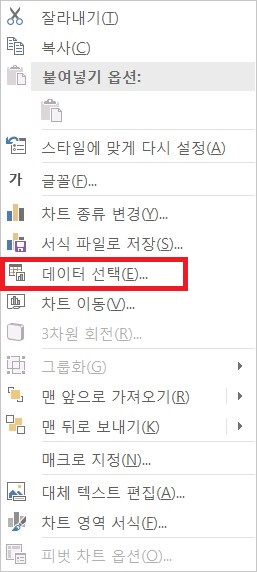

[그림 6] 데이터 선택

[그림 6]과 같은 메뉴가 뜨는데 빨간색 사각형으로 표시된 데이터 선택을 마우스 클릭합니다.

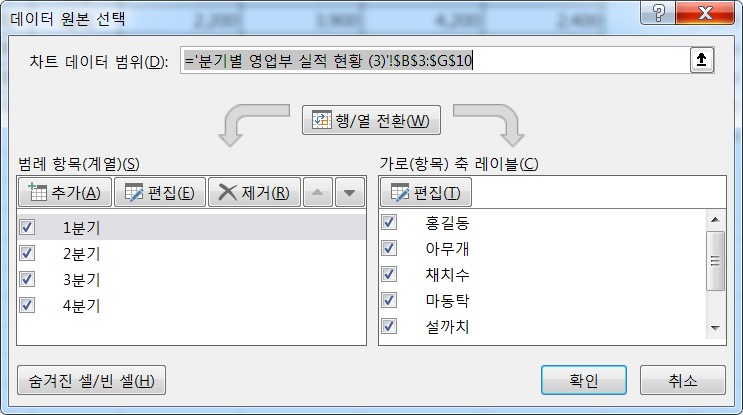

[그림 7] 데이터 원본 선택

[그림 7]과 같은 데이터 원본 선택 메뉴창이 화면에 출력됩니다. 데이터 원본 선택 메뉴창에서 행/열 전환 버튼을 클릭합니다. 그러면, 범례 항목(계열)의 항목인 1분기 ~ 4분기와 가로(항목) 축 레이블의 항목인 직원 이름이 서로 바뀌게 됩니다. 확인 버튼을 클릭하면 우리가 원했던대로 차트가 변경된 것을 보실 수 있습니다.

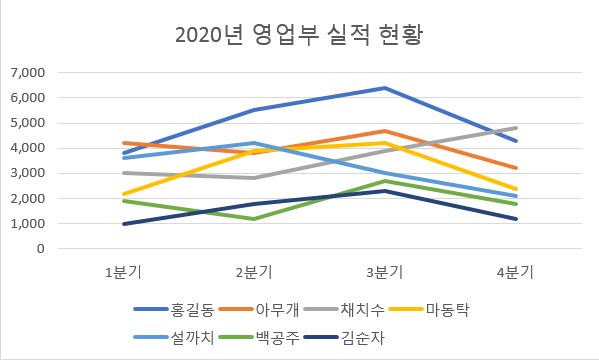

[그림 8] 꺾은 선형 차트-데이터 선택 변경 결과
